Menggunakan Touchpad "Sensor Sentuh"
(Gambar 4.1 hlm 119)
- Mengetahui komponen rangkaian lampu rumah menggunakan sensor sentuh
- Mengetahui bentuk rangkaian dan mensimulasikannya menggunakan software proteus
- Alat
1) 50kW GCU
- HYBRID PACK2 (650V 800A and 1200V 400A)
- Generation voltage: 300V band
- Continuous 50kW, maximum 100kW generation
- 2) 60kW GCU
- HYBRID PACK2(1200V 400A) IGBT
- Generation voltage: 700V band
- Continuous 60kW, maximum 100kW generation
- 3) 120kW GCU
- PRIME PACK2(1200V 900A) IGBT
- Generation voltage: 600V band
- Continuous 120kW, maximum 200kW generation
- Bahan
Features
- Carbon Film Resistor
- 4-band Resistor
- Resistor value varies based on selected parameter
- Power rating varies based on selected parameter
- DIN VDE 0295, IEC 60228, BS 6360
- DIN EN 50290‐2‐22, DIN VDE 0207‐363‐4‐1
- IEC 60227‐5, EN 50525‐2‐51, VDE 0281‐13
- DIN VDE 0482‐332‐1‐2, DIN EN 60332‐1‐2, IEC 60332‐1‐2
- RoHS, REACH & CE Directives
1. Generator DC
Generator DC atau generator arus searah (DC) adalah salah satu jenis mesin listrik, dan fungsi utama mesin generator DC adalah mengubah energi mekanik menjadi listrik DC (arus searah). Proses perubahan energi menggunakan prinsip gaya gerak listrik yang diinduksi secara energi.Generator DC terdiri dua bagian, yaitu stator, yaitu bagian mesin DC yang diam, dan bagian rotor, yaitu bagian mesin DC yang berputar. Bagian stator terdiri dari: rangka motor, belitan stator, sikat arang, bearing dan terminal box. Sedangkan bagian rotor terdiri dari: komutator, belitan rotor, kipas rotor dan poros rotor. Prinsip kerja suatu generator arus searah berdasarkan hukum Faraday :
- harus ada konduktor ( hantaran kawat )
- harus ada medan magnetik
- harus ada gerak atau perputaran dari konduktor dalam medan, atau ada fluksi yang berubah yang memotong konduktor itu.

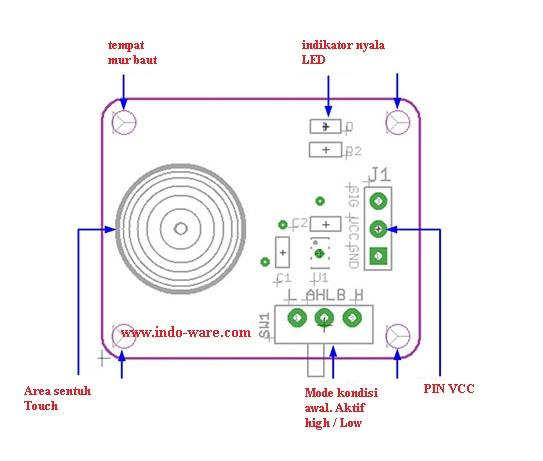

 2. Touchpad (Sensor Sentuh)  Seperti namanya, Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. |
Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya. Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya. Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube. LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.
Keanekaragaman Warna pada LED tersebut tergantung pada wavelength (panjang gelombang) dan senyawa semikonduktor yang dipergunakannya. Berikut ini adalah Tabel Senyawa Semikonduktor yang digunakan untuk menghasilkan variasi warna pada LED :
| Bahan Semikonduktor | Wavelength | Warna |
| Gallium Arsenide (GaAs) | 850-940nm | Infra Merah |
| Gallium Arsenide Phosphide (GaAsP) | 630-660nm | Merah |
| Gallium Arsenide Phosphide (GaAsP) | 605-620nm | Jingga |
| Gallium Arsenide Phosphide Nitride (GaAsP:N) | 585-595nm | Kuning |
| Aluminium Gallium Phosphide (AlGaP) | 550-570nm | Hijau |
| Silicon Carbide (SiC) | 430-505nm | Biru |
| Gallium Indium Nitride (GaInN) |
4. Resistor
Features
- Carbon Film Resistor
- 4-band Resistor
- Resistor value varies based on selected parameter
- Power rating varies based on selected parameter
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:
Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).
Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi. Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu. Ukuran dan letak kaki bergantung pada desain sirkuit, kebutuhan daya resistor harus cukup dan disesuaikan dengan kebutuhan arus rangkaian agar tidak terbakar.
5. Transistor NPN
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.
Pada umumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) dan Kolektor (C). Tegangan yang di satu terminalnya misalnya Emitor dapat dipakai untuk mengatur arus dan tegangan yang lebih besar daripada arus input Basis, yaitu pada keluaran tegangan dan arus output Kolektor.
Transistor merupakan komponen yang sangat penting dalam dunia elektronik modern. Dalam rangkaian analog, transistor digunakan dalam amplifier (penguat). Rangkaian analog melingkupi pengeras suara, sumber listrik stabil (stabilisator) dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori dan fungsi rangkaian-rangkaian lainnya.
6. Capasitor (Ceramic 10N)

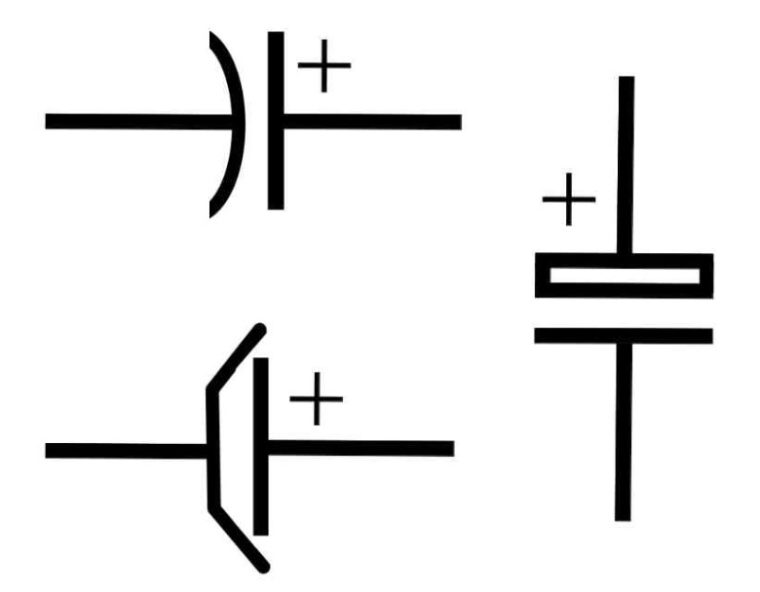

Kapasitor adalah sebuah benda yang dapat menyimpan muatan listrik. Benda ini terdiri dari dua pelat konduktor yang dipasang berdekatan satu sama lain tapi tidak sampai bersentuhan. Benda ini dapat menyimpan tenaga listrik dan dapat menyalurkannya kembali, kegunaannya dapat kamu temukan seperti pada lampu flash pada camera, juga banyak dipakai pada papan sirkuit elektrik pada komputer yang kamu pakai maupun pada berbagai peralatan elektronik. Berikut ini adalah beberapa rumus tentang kapasitor dengan rangkaian paralel, rangkaian seri dan rangkaian kapasitor seri dan paralel yang satuan hitungnya adalah farad (F).

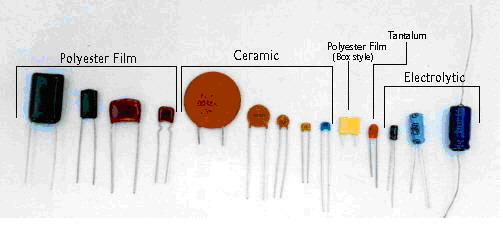

Kapasitor Variabel adalah Kapasitor yang nilai Kapasitansinya dapat diatur atau berubah-ubah. Secara fisik, Kapasitor Variabel ini terdiri dari 2 jenis yaitu :
1) Prosedur Percobaan
- Siapkan alat dan bahan yang akan digunakan di library proteus
- Susunlah alat dan bahan tersebut seperti gambar di bawah ini
- Resistor 1,2,3, dan 4 diberi hambatan 220 ohm.
- Sedangkan arus yang digunakan yaitu berupa generator DC yang diberi tegangan 5V.
- Setelah semua komponen terangkai, maka cobalah untuk menjalankannya.
- Tekan atau jalankan sensor sentuh.
- Jika rangkaian benar, maka led akan hidup.
- Jika sensor itu tidak ditekan, maka lednya akan mati dan tidak menyala.
Prinsip Kerja
Pada rangkaian diatas, Generator DC berperan sebagai pemberi arus utama. Jika sensor sentuh ditekan atau dijalankan maka arus akan bergerak dan mampu menghidupkan lampu LED. Sedangkan jika sensor sentuh tidak ditekan maka arus tidak akan berjalan dan tidak akan mampu menghidupkan lampu LED. Efek dari sensor sentuh akan diteruskan ke transistor krmudian ke resistor dan capasitor kemudian barulah ke lampu LED.
Download Simulasi Proteusklik disini
Download Gambar Rangkaianklik disini
Download Videoklik disini
Download HTMLklik disini
Download Datasheet Touch Sensorklik disini
Download Datasheet LEDklik disini
Download Datasheet Resistorklik disini
Download Datasheet Transistor (2N3704)klik disini
Download Datasheet Capacitor (Ceramic 10N)klik disini
