Latihan 10
Membuat 2 Soal Pilihan Ganda Per Aplikasi UAS
dari Tugas UAS Kelompok Lain (Kelompok 1 s/d 10)
Kelompok 1

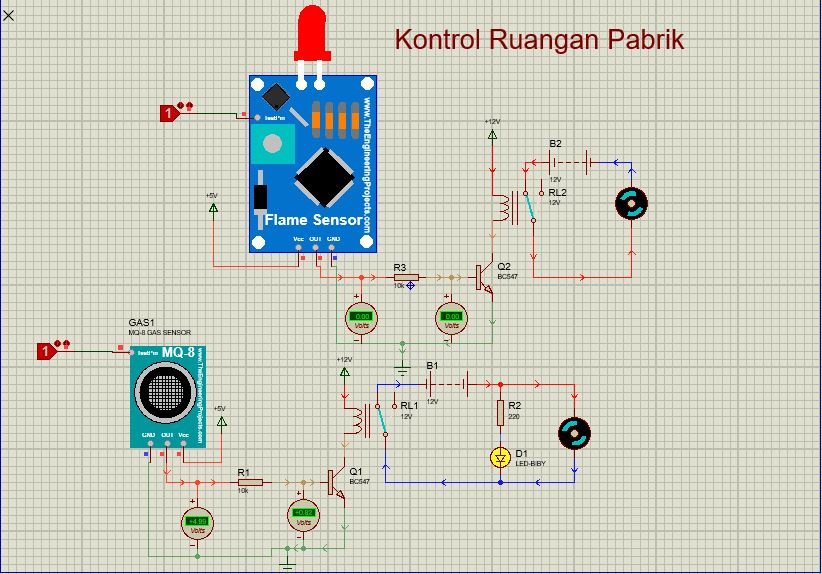

1. Perhatikan gambar dibawah ini
Berdasarkan gambar tersebut, terdapat 2 arah ground yang berbeda. Kemana arah ground yang sebenarnya ?
A. Menuju pusat bumi (ke bawah)
B. Menuju ke arah atas
C. Menuju ke arah kanan
D. Menuju ke arah kiri
E. Sesuai dengan gambar tersebut (gambar sudah benar)
Jawab :
Pada ground, arah ground yang sebenarnya adalah menuju pusat bumi, yaitu ke arah bawah. Karena fungsi ground adalah meneruskan arus atau muatan listrik yang berlebih pada instalansi listrik. cenderung diteruskan ke tanah, karena juga berfungsi sebagai tahanan.
2. Perhatikan gambar dibawah ini
Apa saja komponen yang digunakan pada rangkaian di atas?
A. Resistor, Transistor, Lamp
B. Resistor, OPAMP, Battery
C. Transistor, Led, Relay
D. Relay Lamp, Transistor
E. OPAMP, Lamp, Led
Jawab :
Pada rangkaian tersebut, komponen yang digunakan diantaranya adalah lamp,opamp, battery, resistor.
Kelompok 2
Kelompok 3
1. Perhatikan gambar dibawah ini
Pada rangkaian tersebut, apakah ada kesalahan yang ada rangkaian itu?
A. Tidak ada, rangkaiannya sudah benar.
B. Ada, seharusnya led yang digunakan adalah led merah
C. Ada, seharusnya led dengan motor dipasang secara paralel dan untuk led diserikan dengan resistor.
D. Ada, seharusnya led dengan motor dipasang secara paralel dan untuk led tidak diserikan dengan resistor
E. Ada, seharusnya opamp tidak digunakan pada rangkaian tersebut.
Jawab :
Pada rangkaian tersebut, led dengan motor harus dipasang secara paralel. Untuk led yang dipasang paralel harus ditambhkan dengan resistor agar lednya tidak rusak dan tidak terbakar.
2. Perhatikan gambar dibawah ini
Komponen yang digunakan pada rangkaian tersebut adalah, kecuali?
A. Led
B. Motor
C. Relay
D. Trasnsistor
E. POT HG
Jawab :
Komponen yang digunakan pada rangkaian tersebut adalah ada resistor, transistor led, opamp, motor, baterai, relay, dan lain-lain. Komponen yang tidak digunakan adalah POT HG.
Kelompok 4
1. Perhatikan gambar dibawah ini
Pada rangkaian tersebut, rangkaiannya kurang sempurna. Hal itu disebabkan karena adanya komponen yang tidak digunakan. Diantara komponen berikut, komponen yang bisa ditambahkan agar rangkaian tersebut sempurna adalah...
A. Transistor dan relay
B. Transistor dan POT HG
C. Transistor dan Led
D. Led dan POT HG
E. Relay dan Led
Jawab :
Pada rangkaian tersebut, rangkaiannya aka lebih sempurna jika ditambahkan dengan transistor dan relay. Hal itu disebabkan agar rangkaian tersebut berjalan otomatis dan tidak lagi memerlukan switch untuk mengaktifkannya.
2. Pada rangkaian tersebut, digunakan resistor. Apa fungsi resistor pada rangkaian tersebut?
A. Untuk menghambat arus/tegangan pada rangkaian
B. Untuk menambah arus/tegangan pada rangkaian
C. Untuk mengukur tegangan yang lewat pada rangkaian
D. Untuk mengaktifkan rangakaian agar rangkaiannya jalan
E. Untuk mengaktifkan motor
Jawab :
Fungsi resistor pada rangkaian tersebut adalah untuk menghambat arus atau tegangan yang ada pada rangkaian tersebut.
Kelompok 6
1. Perhatikan gambar dibawah ini
A.untuk mengetahui tegangan yang keluar dari sensor
B. untuk mengetahui arus
C. untuk menggerakkan motor
D. untuk mengaktifkan logicstate
E. untuk mengaktifkan relay
Jawab :
Voltmeter dc yang kita letakkan di kaki out berfungsi untuk melihat berapa tegangan yang keluar dari sensor.
2. Berapa tegangan minimal untuk mengaktifkan transisor
A. 0,6-0,7 atau lebih
B. 0,3- 0,4 atau kurang
C. 0,2- 0,3
D. <0,6
E. <0.1
Jawab :
Transistor akan aktif dari 0,6- 0,7 volt atau lebih.
Kelompok 7
1. Perhatikan gambar berikut ini
Berdasarkan gambar tersebut, jika kita ingin menambahkan voltmeter. Dimana sebaiknya kita letakkan voltmeter tersebut?
1. Diantara opamp dengan resistor
2. Diantara resistor dengan transistor
3. Diantara baterai dengan motor
4. Diantara motor dengan buzzer
Pilihan yang tepat adalah...
A. 1 dan 2
B. 1 dan 3
C. 2 dan 3
D. 2 dan 4
E. 1 dan 4
Jawab :
Untuk posisi voltmeter, sebaiknya diletakkan diantara opamp dengan resistor dan antara resitor dengan transistor. Hal itu berfungsi untuk mengukur tegangan yang mengalir pada rangkaian.
2. Berdasarkan gambar di atas, komponen yang berperan sebagai output adalah?
A. Voltmeter
B. Relay
C. Buzzer
D. Resistor
E. Transistor
Jawab:
Pada rangkaian tersebut, outputnya yaitu berupa buzzer dan motor.
Kelompok 8
1. Perhatikan gambar berikut ini
Perhatikan alat dan bahan berikut ini :
1. Fan DC
2. Motor DC
3. Buzzer
4. Baterai 12 V
5. Led yellow
Dari kelima komponen di atas, manakah komponen yang digunakan pada gambar rangkaian diatas........
A. 1, 2, dan 3
B. 2, 4 , dan 5
C. 1, 3, dan 4
D. 3, 4, dan 5
E. 1, 3, dan 5
Jawab :
Komponen yang digunakan pada gambar rangkaian diatas adalah Motor DC, Baterai 12 V, dan Led yellow. Jadi, jawaban yang benar adalah (B. 2, 4, dan 5)
2. Dibawah ini yang merupkan fungsi dari flame sensor adalah..
A. Mendeteksi suatu cahaya
B. Mendeteksi adanya api
C. Mendeteksi adanya gas
D. Mendeteksi adanya suara
E. Mendeteksi adanya logam
Jawab:
Flame sensor atau disebut juga dengan sensor api berfungsi untuk mendeteksi adanya atau keberadaan api.
Kelompok 9
1. Perhatikan gambar di bawah ini
Berdasarkan gambar tersebut, digunakan sensor vibration dan sensor pir. Fungsi dari sensor vibration pada rangkaian tersebut adalah ?
A. Untuk mendeteksi adanya getaran berupa gempa
B. Untuk mendeteksi adanya api
C. Untuk mendeteksi adanya hujan
D. Untuk mendeteksi adanya suatu gerakan
E. Untuk menteksi adanya suatu gas
Jawab :
Sensor vibration atau dikenal dengan dengansensor getaran, berfungsi untuk mendeteksi adanya suatu getaran. Contohnya getaran yang disebabkan oleh gempa.
2. Pada gambar tersebut digunakan POT HG (potensiometer). Fungsi dari suatu pot HG atau potensiometer adalah..
A. Untuk mengukur arus pada rangkaian
B. Untuk mengukur tegangan pada suatu rangkaian
C. Untuk mengukur hambatan pada rangkaian
D. Untuk mengatur sebuah tahanan atau hambatan
E. Untuk menghidupkan relay
Jawab:
Potensiometer atau pot HG merupakan jenis resistor yang berfungsi dalam mengatur suatu tahanan atau hambatan pada suatu rangkaian.
Kelompok 10
1. Perhatikan gambar di bawah ini
Pada gambar tersebut, untuk mengukur tegangan yang keluar melalui kaki out. Dimana sebaiknya kita melektakkan voltmeter?
A. Sebelum resistor 1
B. Sebelum resistor 2
C. Setelah resistor 2
D. Setelah transistor
E. Setelah LED
Untuk mengukur suatu tegangan yang keluar melalui kai out, sebaiknya dipasang suatu voltmeter. Voltmeter tersebut diletakkan sebelum resistor 1, tepatnya setelah kaki out.
2. Apa yang dijadikan output pada rangkaian di atas?
A. Resistor
B. Transistor
C. Relay
D. Led
E. Sensor Magnet
Jawab :
Output atau hasil pada rangkaian diatas yaitu berupa led.
